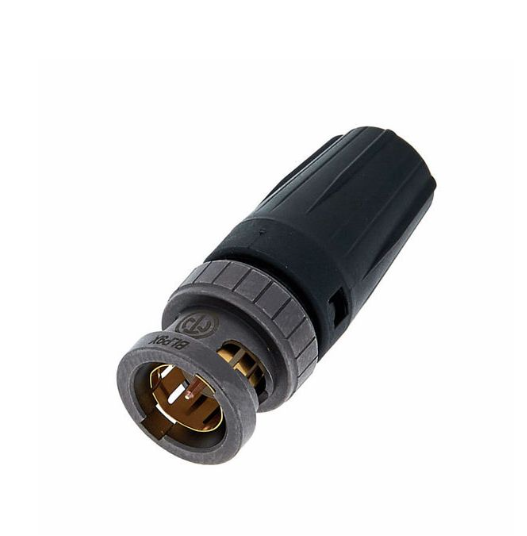

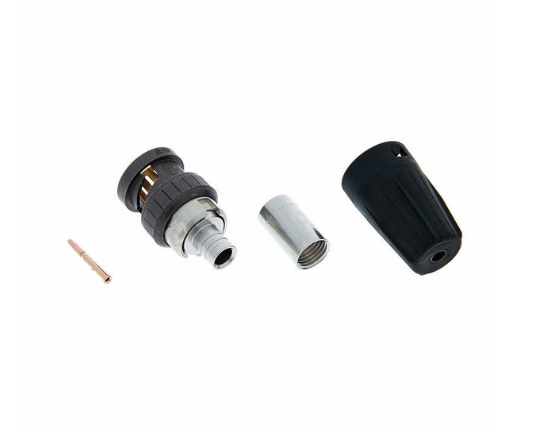

NBNC75BLP9X
Les connecteurs BNC UHD rearTWIST sont spécialement conçus pour la transmission de signaux vidéo haute résolution. Grâce à la conception unique de leur isolant et de leurs broches de contact, ces connecteurs présentent de faibles pertes de retour pour les signaux 4K et 8K.
Informations techniques
| Produit | |
|---|---|
| Titre | NBNC75BLP9X |
| Type de connexion | BNC 75 Ω |
| Genre | mâle |
| Électrique | |
|---|---|
| résistance de contact | ≤ 3 mΩ (intérieur) |
| résistance de contact | ≤ 2 mΩ (extérieur) |
| rigidité diélectrique | 1,5 kVcc |
| Impédance | 75 Ω |
| résistance d'isolation | > 5 GΩ |
| Tension nominale | < 50 V |
| ROS | ≤ 1,06 / > 30 dB jusqu'à 6 GHz ≤ 1,13 / > 24 dB jusqu'à 12 GHz ≤ 1,22 / > 20 dB jusqu'à 18 GHz |
| Mécanique | |
|---|---|
| Diamètre extérieur du câble | 6,3 mm |
| Retenue de câble | > 30 N (centre) |
| taille de sertissage | 6.47 Sertissage hexagonal (blindage) |
| Taille du sertissage (broche) | sertissage 1,07 |
| Force d'insertion | < 25 N |
| Durée de vie | > 1000 cycles d'accouplement |
| Calibre du fil | |
| Dispositif de verrouillage | Baïonnette |
| ancrage des câbles | froissage de veste |
| Matériel | |
|---|---|
| Contacts | Laiton (CuZn35Pb2), AuCo 0,2 µm (contact central) |
| Coquille | Laiton (CuZn39Pb3) |
| Placage de coquille | Antraloy |
| Insérer | PP |
| Environnement | |
|---|---|
| Plage de température | -30 °C à +85 °C |
| sertissage par contact | Conforme aux normes IEC 60803 et IEC 60352-2 |
